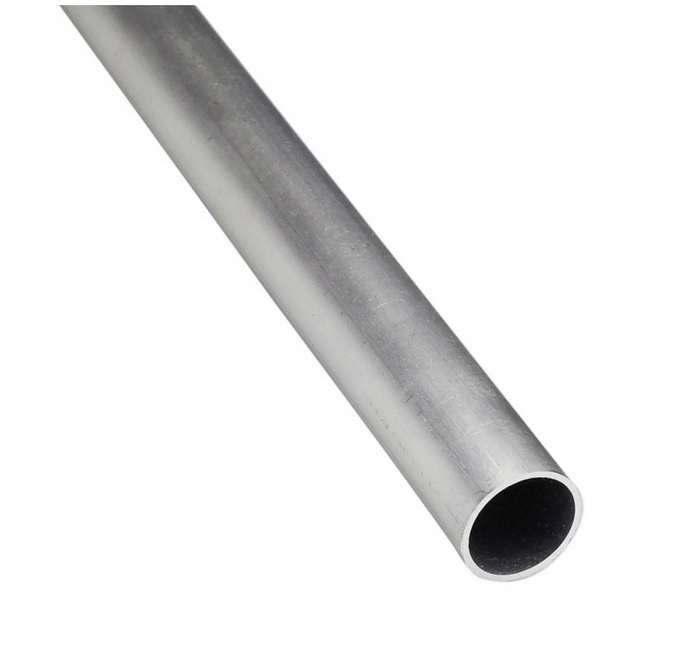

Aluminiowa rurka dystansowa  FI 20 przeznaczona jest do prawidłowego montażu daszków nad drzwiami na budynkach z ociepleniem.

Tuleja dystansowa stosowana jest pomiędzy konstrukcją daszka a ścianą budynku. Jej zadaniem jest utworzenie stabilnego dystansu oraz ograniczenie ściskania i odkształcania warstwy ocieplenia podczas dokręcania mocowania.

Produkt przeznaczony jest w szczególności do stosowania przy montażu daszków nad drzwiami firmy ARCTOM

JAK WYZNACZYĆ MIEJSCA WIERCENIA?

Do łatwego i dokładnego wyznaczenia punktów montażowych można wykorzystać kartonową przekładkę zabezpieczającą znajdującą się w opakowaniu daszka.

1. Złóż daszek

Najpierw należy złożyć daszek zgodnie z instrukcją montażu.

2. Przyłóż daszek do kartonowej przekładki

Po złożeniu daszka należy przyłożyć go do kartonowej przekładki znajdującej się w opakowaniu.

3. Zaznacz miejsca wiercenia

Na kartonowej przekładce należy zaznaczyć miejsca wiercenia, odpowiadające punktom mocowania znajdującym się w konstrukcji daszka.

4. Przyłóż karton do ściany

Po zaznaczeniu wszystkich punktów należy przyłożyć oznaczoną kartonową przekładkę do ściany w miejscu planowanego montażu.

Następnie należy przenieść zaznaczone punkty na ścianę.

Dzięki temu kartonowa przekładka może służyć jako prosty szablon montażowy, ułatwiający precyzyjne wyznaczenie miejsc wiercenia.

WYKONANIE OTWORU POD TULEJĘ

W zaznaczonych miejscach należy wykonać otwór w warstwie ocieplenia otwornicą o średnicy FI 20 mm, odpowiadającej średnicy zewnętrznej rurki dystansowej.

Następnie należy wykonać właściwy otwór w podłożu konstrukcyjnym, odpowiedni do zastosowanego elementu mocującego.

Po przygotowaniu otworu należy umieścić aluminiową rurkę dystansową M-1 FI 20 w warstwie ocieplenia.

MONTAŻ DASZKA Z TULEJĄ DYSTANSOWĄ

1. Złóż daszek zgodnie z instrukcją.

2. Wyznacz miejsca wiercenia za pomocą kartonowej przekładki.

3. Przenieś zaznaczone punkty z przekładki na ścianę.

4. Wykonaj otwory w zaznaczonych miejscach.

5. W warstwie ocieplenia wykonaj otwór otwornicą FI 20 mm.

6. Przygotuj otwór w podłożu konstrukcyjnym pod odpowiedni element mocujący.

7. Umieść aluminiową rurkę dystansową   FI 20 w przygotowanym otworze.

8. Przyłóż konstrukcję daszka do ściany.

9. Przełóż odpowiedni element mocujący przez konstrukcję daszka i tuleję dystansową.

10. Dokręć mocowanie, tak aby konstrukcja była stabilna, bez nadmiernego ściskania warstwy ocieplenia.

11. Sprawdź stabilność wszystkich punktów mocowania.

DLACZEGO STOSOWAĆ TULEJĘ DYSTANSOWĄ?

Aluminiowa tuleja dystansowa tworzy stabilne podparcie pomiędzy konstrukcją daszka a podłożem. Ogranicza przenoszenie siły dokręcania bezpośrednio na warstwę ocieplenia i pomaga zapobiegać jej nadmiernemu ściskaniu.

Dzięki zastosowaniu tulei można wykonać stabilne i estetyczne mocowanie daszka na ścianie ocieplonej.

WAŻNE INFORMACJE

Tuleja dystansowa jest elementem dystansowym i nie zastępuje właściwego elementu mocującego.

Rodzaj i długość elementu mocującego należy dobrać odpowiednio do rodzaju ściany, podłoża konstrukcyjnego, grubości ocieplenia oraz obciążenia daszka.

SPECYFIKACJA PRODUKTU

• Produkt: rurka aluminiowa / tuleja dystansowa M-1

• Średnica: FI 20 mm

• Materiał: aluminium

• Przeznaczenie: montaż daszków nad drzwiami

• Zastosowanie: ściany ocieplone

• Jednostka sprzedaży: 1 szt.

• Długość: 1 metr bieżący (1 mb)

• 1 szt. = 1 mb rurki

ZAWARTOŚĆ OFERTY

1 sztuka = 1 metr bieżący (1 mb) aluminiowej rurki dystansowej M-1 FI 20.

Rurkę można docinać na odpowiednią długość, dopasowaną do grubości warstwy ocieplenia i konkretnego punktu mocowania.

szczególności przy mocowaniu przez warstwę ocieplenia.
